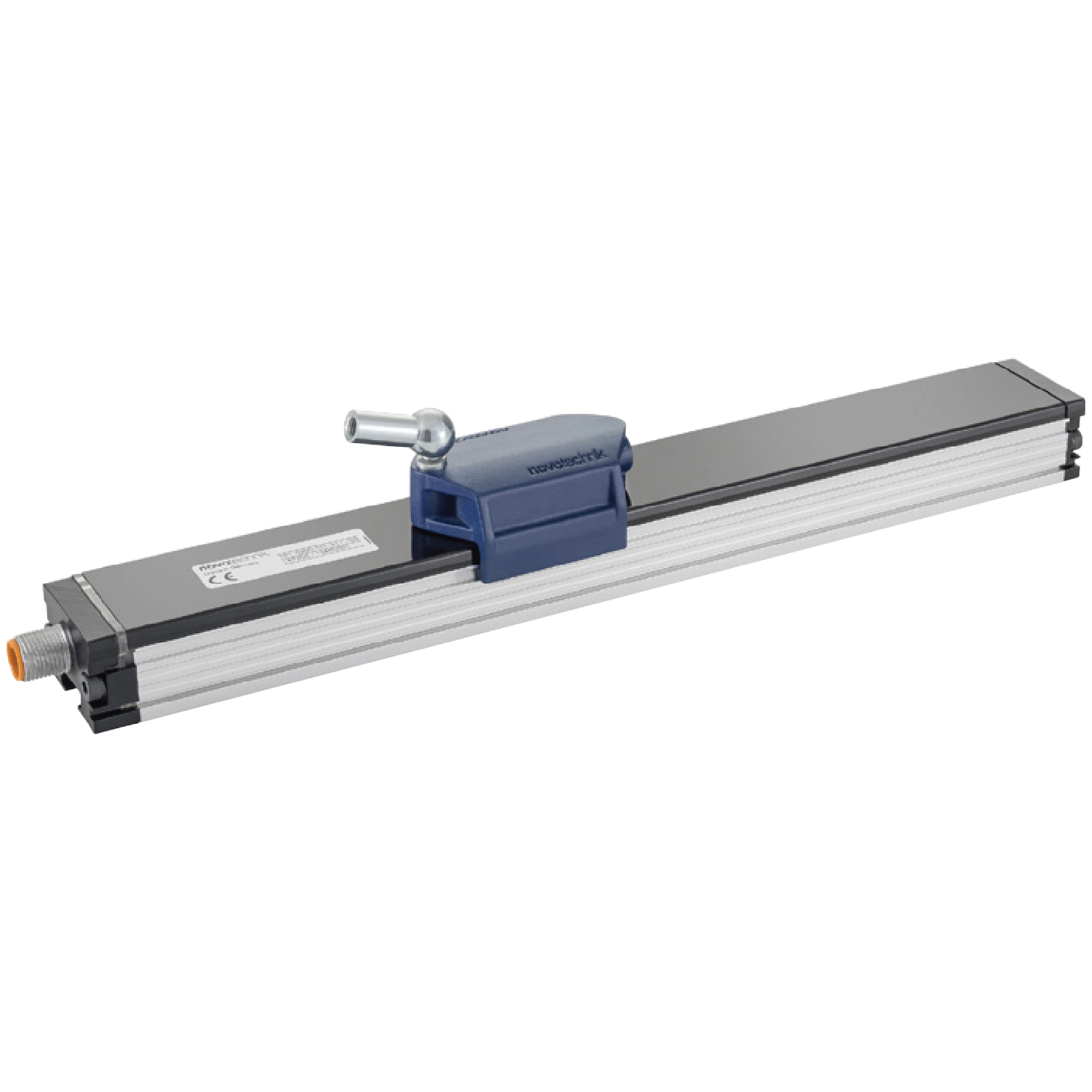

TF1 - бесконтактный датчик линейного перемещения
Рекомендуем
Арт. TF1
Сроки поставки уточняйте у менеджеров
Описание
Индуктивный датчик предназначен для работы в условиях высокой запыленности, влажности и низких температурах.
| Конструктивные особенности: | ||
| Стойкость к магнитным полям | Бесконтактный, износостойкий | |
| Функция обучения | Воспроизводимость до 5 мкм | |
| Допуск смещения до ±2 мм | Низкий температурный коэффициент <15 ppm/K | |
| Нечувствительность к ударам и вибрации | Высокая динамика, частота обновления информации 10 кГц | |
| Области применения: | ||
| Промышленная инженерия | Литье пластмасс под давлением | |
| Текстильное производство | Упаковка | |
| Обработка листового металла | Деревообработка | |
| Средства автоматизации | другие...... | |
Характеристики
| Метод измерения | индуктивный |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый / CANopen / IO-Link / SSI |
| Линейность | < ±0,025% |
| Удар (IEC 60068-2-27) | 100г (11 мс) (одиночный удар) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 100...1000 мм |
| Диапазон рабочих температур |
-40...+85 °С CANopen: -40...+75 °С |
| Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
| Ресурс | Не ограничен механическими свойствами (С маркером плавающего положения) |
| Класс защиты | IP67 |
