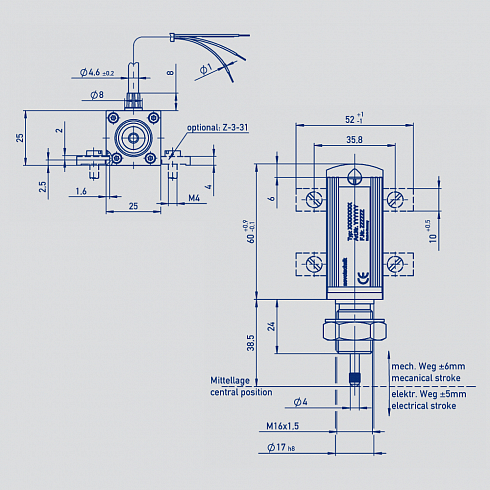

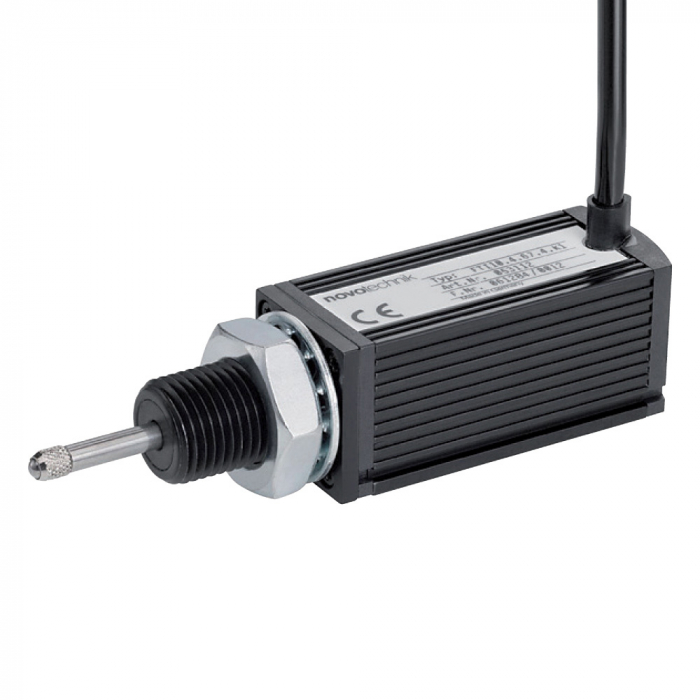

FTI-10 прецизионный индуктивный датчик перемещения с возвратной пружиной
Бесконтактный датчик перемещения c возвратной пружиной FTI от Novotechnik является высокоточным (прецизионным).
Его конструкция создает преимущества перед другими индуктивными датчиками при линейных измерениях в сложных средах.
Индуктивные прецизионные датчики FTI преобразуют линейные перемещения в аналоговый выходной сигнал.
Дифференциальный трансформатор в компактном корпусе оснащен подвижным сердечником, который прикреплен к входному валу датчика. Входной вал, в свою очередь, снабжен возвратной пружиной и наконечником с измерительной головкой.
Входная мощность 24В постоянного тока питает встроенный генератор, который подает переменный сигнал на дифференциальный трансформатор. Напряжение, наведенное во вторичных обмотках трансформатора, зависит от положения подвижного сердечника. Это напряжение дополнительно обрабатывается гибридной технологией. Результирующий выходной ток пропорционален физическому положению входного вала FTI10.
Стандартизированные выходные сигналы и абсолютная линейность (до ±0,1%) гарантирует высокую точность измерения и полную взаимозаменяемость.
Датчик перемещения возвратной пружиной FTI может использоваться в суровых условиях окружающей среды благодаря системе температурной компенсации и полностью герметичному корпусу.
По запросу доступна дополнительная роликовая головка для облегчения работы с угловыми поверхностями.
| Конструктивные особенности: | ||
| Полностью герметичный корпус | Полная электрическая взаимозаменяемость | |
| Длительный срок службы | Нечувствительность к электромагнитным помехам | |
| Короткий измерительный ход | Высокая точность | |
| Области применения: | ||
| Промышленные механизмы | Охранные системы | |
| Устройства обратной связи | Станки с ЧПУ | |
| Метод измерения | индуктивный |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,1% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Диапазон измерения | до 10 мм |
| Диапазон рабочих температур | -25...+70 °С |
| Ресурс | 100x106 |
| Класс защиты | IP50 / IP67 |
| FTI-10-1-50-4-K1 | FTI-10-2-50-4-K1 | FTI-10-4-50-4-K1 | ||
| FTI-10-1-67-4-K1 | FTI-10-2-67-4-K1 | FTI-10-4-67-4-K1 | ||
| FTI-10-1-50-0-K1 | FTI-10-2-50-0-K1 | FTI-10-4-50-0-K1 | ||
| FTI-10-1-67-0-K1 | FTI-10-2-67-0-K1 | FTI-10-4-67-4-K1 |
