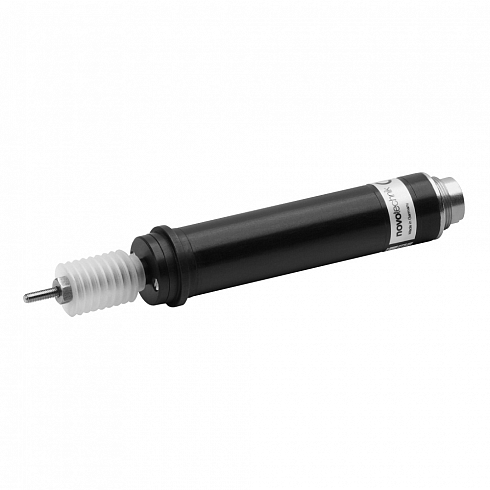

F200 - прецизионный индуктивный датчик перемещения с возвратной пружиной
Датчик-преобразователь с защищенным корпусом предназначен для измерения линейного перемещения в малых диапазонах от 5 до 20 мм.
Индуктивный датчик положения серии F200 преобразует небольшие прямолинейные смещения в электрические аналоговые сигналы с помощью дифференциального трансформатора с подвижным сердечником.
Сердечник установлен на толкателе, который может быть прижат встроенной пружиной к измеряемому объекту или жестко соединен с объектом.
На преобразователь подается постоянное напряжение. Встроенный генератор обеспечивает переменное напряжение для питания дифференциального трансформатора. Вторичные напряжения трансформатора выпрямляются встроенным демодулятором. Генератор и демодулятор являются гибридными цепями.
Выходное напряжение постоянного тока строго пропорционально смещению сердечника и, следовательно, измеряемому смещению. Электрический ноль находится посередине полезного хода толкателя.
| Конструктивные особенности: | ||
| Полностью герметичный корпус, нечувствительность к влажности | Защита от обратного напряжения | |
| Класс защиты IP67 (только с коннектором EEM 33-70) | Гибридная электронная схема | |
| Хорошая темпаратурная стабильность | Высокая точность | |
| Области применения: | ||
| Измерения, требующие погружения в воду или масляную среду | Устройства обратной связи | |
| Высокоточная оценка линейных перемещений в малых диапазонах | Станки с ЧПУ | |
| Метод измерения | индуктивный |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,1% |
| Диапазон измерения | 5…20 мм |
| Диапазон рабочих температур | -30...+70 °С |
| Диапазон рабочей влажности, % отн. влажн. | Нечувствителен к влажности, смачиванию водой, шлифовальному маслу и охлаждающей жидкости. |
| Ресурс | не ограничен механическими свойствами |
| Класс защиты | IP67 |
