T/TS - TR/TRS - потенциометрический датчик линейного перемещения
Арт. T/TS, TR/TRS
Сроки поставки уточняйте у менеджеров
Описание

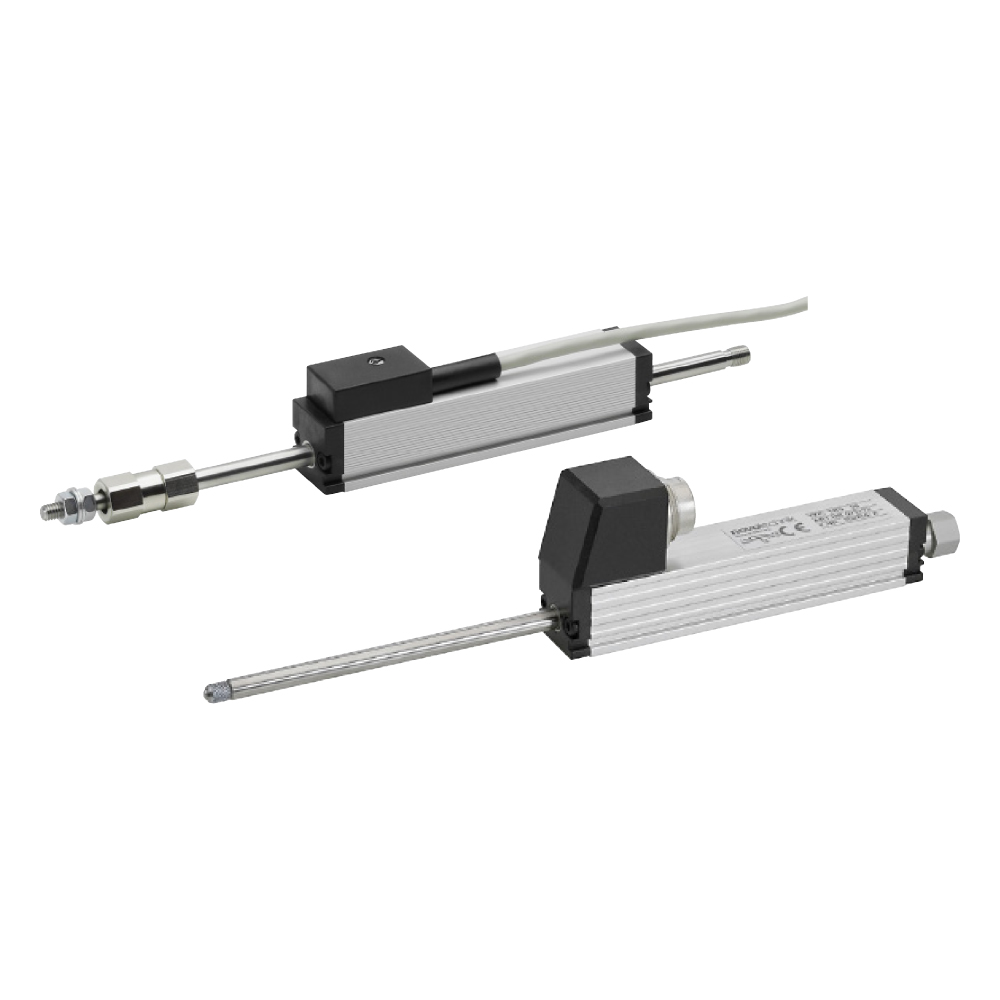

Компактный датчик линейного перемещения короткого хода с проверенной технологией токопроводящего пластика.
Подключение данной серии потенциометрических датчиков осуществляется при высоком сопротивлении аналогового входа или через формирователь сигнала.
Модель с толкателем и шарнирным наконечником обеспечивает работу без зазора и поперечной силы даже при параллельном и угловом смещении относительно направления измерения.
Для прочной конструкции применяется двухсторонняя опора приводного стержня. Для подпружиненного типа эти подшипники допускают большие боковые усилия на наконечник стержня, которые могут возникать при сканировании кулачков или клиновых пластин.
| Конструктивные особенности: | ||
| Компактный дизайн 18x18 мм | Длительный срок службы | |
| Линейность до ±0.075 % | Повторяемость ±0.002 мм | |
| Модели с толкателем или с возвратной пружиной | Приводной вал с двухсторонней опорой | |
| Совместим со стандартными наконечниками | Нечувствителен к ударам и вибрациям | |
| Опционально кабельное и штекерное соединение | Специальный шарнирный наконечник, исключающий боковые силы | |
| Высокие эксплуатационные скорости - до 10 м/с | Низкий температурный коэффициент &alt;20 ppm/K | |
| Области применения: | ||
| Измерительная/регулирующая техника | Машиностроение | |
| Деревообрабатывающие станки | Клепальные машины | |
| Упаковочные машины | Сварочные аппараты | |
| Строительная техника | Медицинская техника | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,075% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 5 ... 2000 Гц, Amax = 0.75 мм, amax = 20 г |
| Диапазон измерения | 10...150 мм |
| Диапазон рабочих температур | -30 ... +100 °С |
| Диапазон рабочей влажности, % отн. влажн. | 0 ... 95 (без конденсации) |
| Ресурс | >100x106 |
| Класс защиты | IP40 |
Коды заказа
| T-0025 | TS-0010 | TR-0010 | TRS-0010-1 | |||
| T-0025-1 | TS-0025 | TR-0025 | TRS-0010-05 | |||
| T-0050 | TS-0025-1 | TR-0025-1 | TRS-0025 | |||
| T-0050-1 | TS-0050 | TR-0050 | TRS-0025-1 | |||
| T-0050-05 | TS-0050-1 | TR-0050-1 | TRS-0050 | |||
| T-0075 | TS-0050-05 | TR-0050-05 | TRS-0050-1 | |||
| T-0075-05 | TS-0075 | TR-0075 | TRS-0050-05 | |||
| T-0100 | TS-0075-05 | TR-0075-05 | TRS-0075 | |||
| T-0100-05 | TS-0100 | TR-0100 | TRS-0075-05 | |||
| T-0150 | TS-0100-05 | TR-0100-05 | TRS-0100 | |||
| T-0150-05 | TS-0150 | TR-0150 | TRS-0100-05 | |||
| TS-0150-05 | TRS-0150 |
