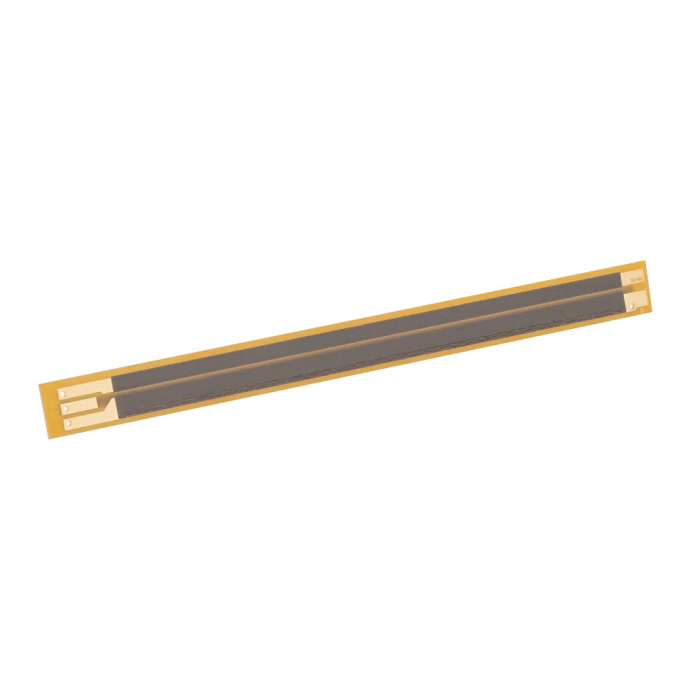

PTX - потенциометрический датчик положения открытого исполнения
Арт. PTX
Сроки поставки уточняйте у менеджеров
Описание
Потенциометрический датчик линейного перемещения PTX имеет очень компактный корпус и высокую линейность.
Предназначен для установки в компактные устройства, где практически нет места для полноценного датчика с корпусом и стрежнем.
Потенциометр PTX отличается очень простым монтажом, вплоть до приклеивания его к ровной и чистой поверхности.
Эксплуатируется в закрытых средах, защищенных от пыли, грязи и влаги.
| Конструктивные особенности: | ||
| Компактные размеры | Открытый корпус | |
| Применение в замкнутых пространствах | Высокая линейность до ±0,05% | |
| Легкий монтаж | Не имеет класса защиты | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | стеклотекстолит |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,05% |
| Диапазон измерения | 10...300 мм |
| Диапазон рабочих температур | -40...+100 °С |
| Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
| Ресурс | >50x106 |
Техническая документация
PTX_e
231.5 Кб

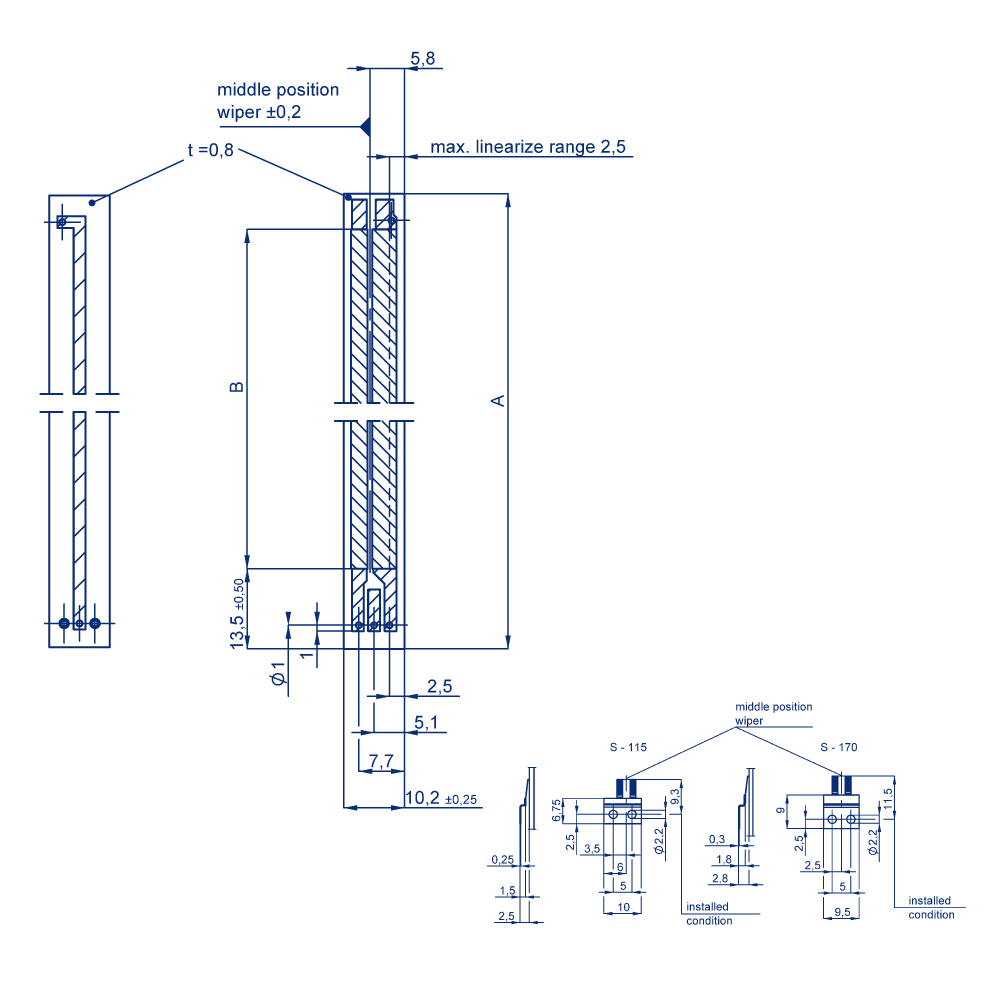

PTX-drawing
148.2 Кб
DXF
PTX_0223_02.dxf
71.1 Кб
