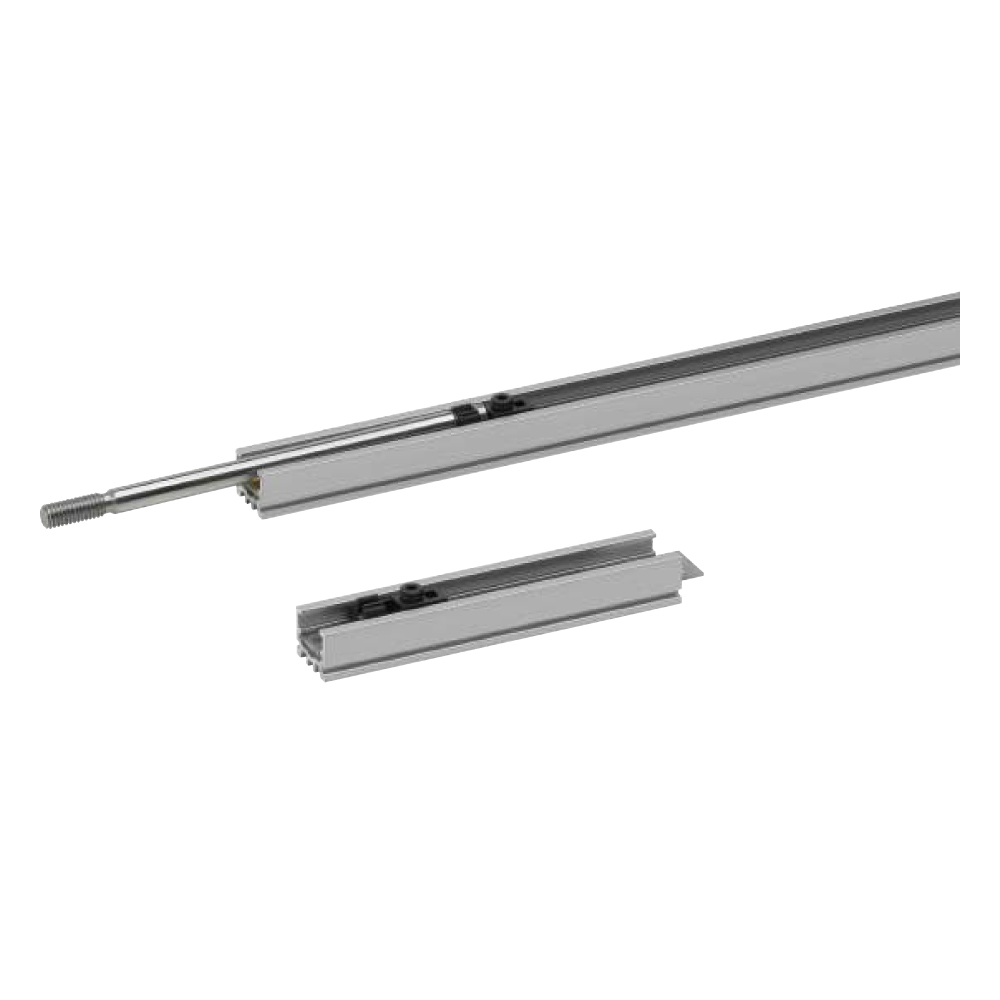

PTP - потенциометрический датчик положения открытого исполнения
Арт. PTP
Сроки поставки уточняйте у менеджеров
Описание
Потенциометрический датчик-преобразователь положения PTP имеет открытый корпус и предназначен для эксплуатации в закрытых устройствах.
Является экономичным решением, когда требуется надежность и точность, без защиты от пыли и влаги.
Наличие монтажных зажимов, непосредственно ввинчивающихся в корпус, а также дополнительные возможности монтажа обеспечивают оптимальную адаптацию к конкретным условиям окружающей среды.
В зависимости от конструкции датчики положения PTP могут иметь разные размеры.
| Конструктивные особенности: | ||
| Компактные размеры | Открытый корпус | |
| Применение в замкнутых пространствах | Высокая линейность до ±0,05% | |
| Легкий монтаж | Не имеет класса защиты | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,05% |
| Удар (IEC 60068-2-27) | 50г (6 мс) |
| Вибрация (IEC 60068-2-6) | 5...2000 Гц, Amax = 0.75 мм, amax = 20 г |
| Диапазон измерения | 10...300 мм |
| Диапазон рабочих температур | -40...+100 °С |
| Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
| Ресурс | >50x106 |
Техническая документация
PTP_e
83.4 Кб

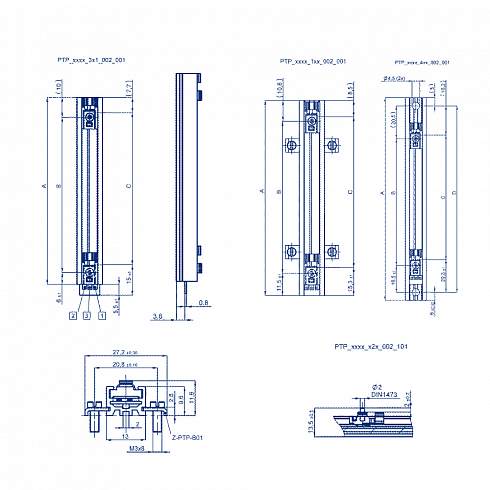

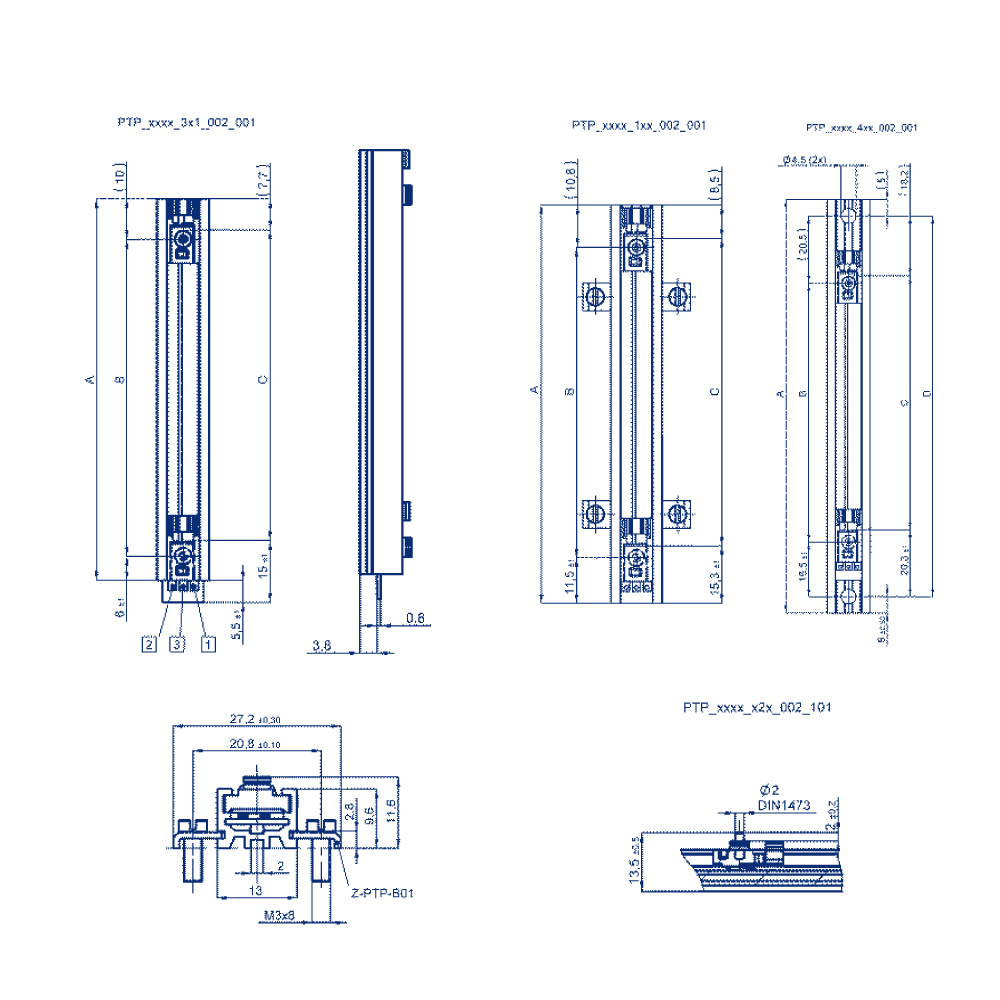

DXF
PTP_Drawing.dxf
148.6 Кб
EXE
PTP_xxxx_311_002_001.exe
2.1 Мб
IGES
PTP_xxxx_311_002_001.igs
334.2 Кб
STEP
PTP_xxxx_311_002_001.step
188.7 Кб
